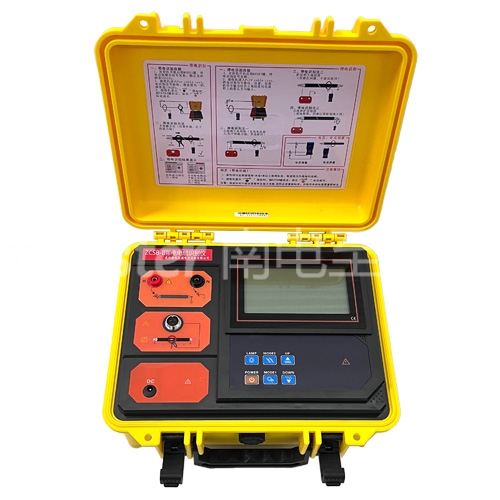

ZCSB-II帶電電纜識別儀
產品別稱
判斷電纜識別儀、大鉗口電纜識別儀、數字式電纜識別儀、電力電纜識別儀、帶電電纜識別儀、高低壓電纜識別儀、低壓電纜識別儀、多根電纜識別儀、高低壓帶電電纜識別儀、帶電不帶電電纜識別儀、智能電纜識別儀、不帶電電纜識別儀、高壓電纜識別儀、電纜識別儀、電纜識別儀器、國產帶電電纜識別儀、有電停電電纜識別儀、便攜式帶電電纜識別儀、壓帶電電纜識別儀、電力專用電纜識別儀、有電電纜識別儀、帶電電纜判別儀、電纜識別儀、多功能電纜識別儀、智能電纜識別儀
參考標準DL409-91
產品優勢● 識別準確無誤 ● 大識別鉗口適合各種電纜 ● 操作極為簡單 ● 指示清楚直觀
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761
產品列表
銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
帶電電纜識別儀，又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。
技術參數
| 影響量基準條件工作條件備注 | 環境溫度23℃±1℃-10℃～40℃ |
| 環境濕渡40%～60%＜80% | |
| 被測電壓電流頻率50Hz±1Hz45Hz~70Hz測試電壓電流時 | |
| 接收機工作電壓7.4V±0.5V7.4V±1V | |
| 發射機工作電壓11.1V±0.5V11.1V±1.5V | |
| 外電場、磁場應避免被測電纜位置被測電纜處于柔性電流鉗的近似幾何中心位置 |
| 發射機規格 | 功能 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
| 電源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 | |
| 輸出方式 | 帶電識別時卡鉗耦合；停電識別時直連輸出 | |
| 發射頻率 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率 | |
| 脈沖電壓 | 500V（停電識別時） | |
| 脈沖電流 | 最大5A（取決于回路電阻的大小） | |
| 脈沖頻率 | 1次/秒 | |
| 脈沖寬度 | 2ms | |
| 測試線長 | 3米，帶鱷魚夾，紅黑各1條 | |
| 發射鉗尺寸 | 320mm×180mm×35mm | |
| 發射鉗內徑 | φ125mm | |
| 發射鉗線長 | 4m | |
| 接地針尺寸 | 225mm×100mm×10mm | |
| 發射機尺寸 | 320mm×275mm×145mm | |
| 顯示模式 | 超大LCD實時顯示剩余電池電壓，具有背光燈 | |
| LCD尺寸 | 128mm×75mm | |
| 顯示域 | 124mm×67mm | |
| 外包裝尺寸 | 400mm×245mm×335mm | |
| 工作溫度 | -10℃～40℃ | |
| 存儲條件 | -20℃~50℃，≤95％RH, 無結露 | |
| 背光控制 | 白色背光燈 | |
| 儀表質量 | 發射機2.5kg；發射鉗1.12kg；總質量4.44kg（含接收機） | |
| 電池電量 | 當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機 | |
| 充電器 | 12.6V DC充電器 | |
| 充電接口 | 圓形充電接口，DC標識 | |
| 抗壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 | |
| 耐壓 | AC 3700V/rms(儀器箱頂面與底面之前) | |
| 電磁特性 | IEC61326(EMC) | |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
| 接收機規格 | 功能 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
| 電源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 | |
| 接收頻率 | 625Hz、1562Hz、2500Hz、10KHz（帶電識別時，按左右箭頭鍵調節接收頻率大小） | |
| 增益強度 | 1dB、10dB、20dB按左右箭頭鍵調節增益強度 | |
| 額定電流 | 約300mA max | |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 | |
| 信號標定 | 可標定電纜數量：1～10條（帶電識別時） | |
| 標定發射信號 | 接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一 | |
| 具有一次標定多條電纜的功能，每條電纜標定好后不能改變測試頻率和放大倍數，否則要重新標定 | ||
| 方向識別 | 發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 | |
| 識別成功電纜識別成功綠色打鉤圖標指示（√）非目標電纜非目標電纜紅橙色打叉圖標指示（×） | ||
| 接收機尺寸 | 207mm×101mm×45mm | |
| 柔性電流 | 鉗長約630mm，線徑6 mm或12.5mm | |
| 線圈內徑 | φ200mm（可以根據需要定制更大口徑） | |
| 引線長度 | 2m | |
| 電壓測試線 | 長1m (紅黑各1條) | |
| 停電識別 | 線圈可檢測回路電阻為0Ω～8kΩ的脈沖信號；檢測回路電阻為8kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) | |
| 帶電識別 | 線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-6公里，主要由接地電阻與線纜電阻決定) | |
| 量程交流電壓 | 0.00V～600V(50Hz/60Hz) | |
| 交流電流 | 0.00A～5000A(50Hz/60Hz) | |
| 電流頻率 | 45Hz~70Hz | |
| 精度交流電壓 | ±2%±3dgt | |
| 交流電流 | ±2%±3dgt | |
| 電流頻率 | ±2Hz | |
| 識別信號 | 彩色信號幅度和數字顯示 | |
| 檢測速率 | 約1次/秒 | |
| 增益調節 | 測試界面下，按左右箭頭鍵調節信號放大倍數，使接收信號有效并穩定顯示 | |
| 背光控制 | 開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度 | |
| 自動關機 | 開機約1小時后，儀表自動關機，以降低電池消耗 | |
| 電池電壓 | 當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電 | |
| 充電器 | 9V DC充電器 | |
| 充電接口 | USB充電接口 | |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 | |
| 存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 | |
| 接收機質量 | 電流鉗172g；接收機370g(帶電池) | |
| 耐壓 | AC2000V/rms(外殼前后兩端之前) | |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 | |
